Zrozumienie różnicy między transformatorami zanurzonymi w oleju a transformatorami wypełnionymi olejem

Na GNEE, jesteśmy czołowym światowym producentem specjalizującym się w-wysokim sprzęcie do dystrybucji zasilania. Dzięki dziesięcioleciom doświadczenia w branży i-najnowocześniejszemu{-zakładowi produkcyjnemu zapewniamy kompleksowe--rozwiązania dla infrastruktury elektrycznej.



Dla wielu inżynierówzrozumienie różnicy pomiędzyTransformatory zanurzone w oleju i wypełnione olejemma kluczowe znaczenie przy wyborze odpowiedniego sprzętu do specyficznych wymagań sieci. Chociaż terminy te są często używane zamiennie w zwykłych rozmowach, reprezentują złoty standard w technologii chłodzenia i izolacji, który firma GNEE udoskonaliła przez lata doskonałości produkcyjnej.





Aby rozpocząćzrozumienie różnicy pomiędzy transformatorami zanurzonymi w oleju i wypełnionymi olejemnależy najpierw przyjrzeć się podstawowej filozofii chłodzenia.



W przemyśle elektrycznym „Oil Immersed” jest szerszą kategorią techniczną. Odnosi się do transformatora, w którym rdzeń magnetyczny i uzwojenia są całkowicie zanurzone w-izolacyjnym oleju mineralnym wysokiej jakości.

Termin „napełniony olejem” jest często używany do opisania stanu fizycznego zbiornika lub określonej odmiany projektu, np. hermetycznie zamkniętych jednostek, w których zbiornik jest całkowicie wypełniony olejem i nie ma w nim przestrzeni powietrznej. W GNEE produkujemy obie wersje, aby spełnić międzynarodowe standardy, takie jak IEC 60076 i IEEE C57.



Podstawowy cel oleju w obu przypadkach jest dwojaki:

• Izolacja dielektryczna:Zapewnia lepszą barierę przed łukiem elektrycznym w porównaniu z powietrzem.
• Rozpraszanie ciepła:Przenoszenie ciepła z uzwojeń miedzianych do żeberek chłodnicy poprzez konwekcję naturalną lub wymuszoną.





Większa częśćzrozumienie różnicy pomiędzy transformatorami zanurzonymi w oleju i wypełnionymi olejemzależy od tego, jak sprzęt radzi sobie z rozszerzaniem się oleju. Gdy transformator pracuje i wytwarza ciepło, objętość oleju wzrasta.



Hermetycznie uszczelnione (powszechnie nazywane „napełnionymi olejem”):W tych jednostkach zbiornik jest całkowicie odizolowany od atmosfery. Rozszerzalność jest kontrolowana przez elastyczność karbowanych żeberek chłodnicy. Są one często preferowane ze względu na niskie wymagania konserwacyjne, ponieważ olej nigdy nie wchodzi w kontakt z tlenem ani wilgocią.



Typ konserwatora (klasyczny projekt „zanurzony w oleju”):Jednostki te posiadają zewnętrzny zbiornik wyrównawczy (konserwator) montowany nad zbiornikiem głównym. Gdy ropa się rozszerza, przemieszcza się do tego zbiornika. Są one zwykle stosowane w transformatorach mocy-o dużej mocy, w których objętość oleju jest zbyt duża, aby same żebra faliste mogły sobie z nimi poradzić.



Dział inżynieryjny GNEE ściśle współpracuje z klientami, aby określić, który projekt odpowiada ich warunkom środowiskowym, niezależnie od tego, czy jest to wilgotny region przybrzeżny, czy suchy-obiekt przemysłowy położony na dużych wysokościach.





Przy ocenie tych jednostek najważniejszym czynnikiem dla inżynierów są parametry techniczne. Poniżej znajduje się standardowa tabela parametrów typowych jednostek zanurzonych w oleju-średniego napięcia- firmy GNEE.

Funkcja	Zanurzony w oleju (typ konserwatora)	Wypełniony olejem (hermetycznie uszczelniony)
Zakres wydajności	Do 100 MVA+	Zwykle do 5000 kVA
Metoda chłodzenia	ONAN / ONAF / OFAF	ONAN / ONAF
Konserwacja	Wymaga sprawdzenia odpowietrznika na żelu krzemionkowym	Praktycznie-bezobsługowy
Ochrona Środowiska	Standardowa ochrona	Wysoka (olej jest odizolowany od powietrza)
Typowe zastosowanie	Podstacje, przemysł ciężki	Budynki komercyjne, tereny kompaktowe
Żywotność usługi	25-30 lat	20-30 lat





Głębokie zanurzenie sięzrozumienie różnicy pomiędzy transformatorami zanurzonymi w oleju i wypełnionymi olejemwymaga spojrzenia na system „ONAN” (Oil Natural Air Natural). W wysokowydajnych-modelach GNEE olej krąży w procesie naturalnej konwekcji. Gorący olej unosi się, dociera do żeberek chłodnicy, ochładza się, przekazując ciepło do powietrza zewnętrznego, i opada z powrotem na dno zbiornika, powtarzając cykl.



W przypadku jednostek-o większej wydajności często integrujemy systemy „ONAF” (ang. Oil Natural Air Forced), które obejmują specjalistyczne wentylatory montowane do chłodnic. Dzięki temu transformator może wytrzymać obciążenia szczytowe bez naruszania integralności izolacji. Wybierając transformator GNEE, zyskujesz zoptymalizowaną konstrukcję grzejników, która maksymalizuje powierzchnię i wydajność chłodzenia.

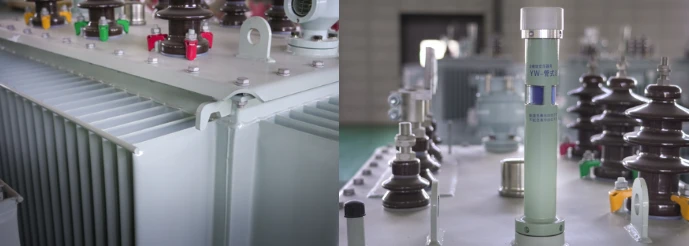

Szczegółowe zbliżenie-żeberek chłodnicy transformatora i wskaźnika poziomu oleju





Nasze zaangażowanie wFachowość, autorytet i wiarygodnośćto jest to, co wyróżnia GNEE. Nie tylko montujemy części; projektujemy rozwiązania. Nasza fabryka wykorzystuje:

• Zaawansowana stal CRGO:Do wykonania rdzenia używamy-walcowanej na zimno stali krzemowej-o zorientowanym ziarnie, aby zminimalizować-straty bez obciążenia.
• 99,9% czystej miedzi:Nasze uzwojenia są wykonane z-miedzi elektrolitycznej o wysokiej przewodności, co zapewnia maksymalną wydajność.
• Rygorystyczne testy:Każde urządzenie przechodzi szereg testów odbioru fabrycznego (FAT), w tym testy napięcia impulsowego, testy wyładowań niezupełnych i testy wytrzymałości dielektrycznej oleju.





Posiadamy certyfikaty ISO 9001, CE i UL, gwarantujące, że nasze produkty spełniają rygorystyczne wymagania światowych dostawców mediów i gigantów przemysłowych. Współpracując z GNEE, współpracujesz z producentem, który rozumie-koszty cyklu życia sprzętu zasilającego.





Ostatecznie,zrozumienie różnicy pomiędzy transformatorami zanurzonymi w oleju i wypełnionymi olejempomaga zoptymalizować wydatki inwestycyjne (CAPEX). W przypadku zastosowań wewnętrznych lub kompaktowych podstacji miejskich, hermetycznie uszczelniona konstrukcja „wypełniona olejem” jest często zwycięzcą ze względu na mniejsze wymiary i brak wymaganej konserwacji. W przypadku dużych-sieci użyteczności publicznej i zakładów przemysłu ciężkiego solidna konstrukcja konserwatora „zanurzonego w oleju” zapewnia trwałość i łatwość pobierania próbek oleju, wymaganą-długoterminową stabilność sieci.



GNEE zapewnia szczegółowe rysunki CAD i konsultacje techniczne, aby mieć pewność, że zamówione urządzenie będzie idealnie dopasowane do miejsca instalacji i parametrów elektrycznych.



Zdjęcie transformatorów GNEE ładowanych do kontenera transportowego z-wytrzymałym opakowaniem eksportowym





Jako producent-nastawiony na eksport, firma GNEE rozumie, że transformator jest tak dobry, jak stan, w jakim dotrze. Nasze protokoły pakowaniaTransformatory zanurzone w oleju i wypełnione olejemsą wiodącymi-w branży. Stosujemy wzmocnione stalowe-płozy bazowe i-uszczelnione próżniowo osłony ochronne, aby zapobiec przedostawaniu się wilgoci podczas transportu morskiego. Nasz zespół logistyczny zajmuje się całą dokumentacją celną i koordynacją wysyłek, dostarczając niezawodne rozwiązania energetyczne do ponad 60 krajów na całym świecie.





Opanowanie niuansówzrozumienie różnicy pomiędzy transformatorami zanurzonymi w oleju i wypełnionymi olejemto pierwszy krok w kierunku bardziej niezawodnej i wydajnej sieci energetycznej.

Poproś o wycenę



W GNEE łączymy zaawansowaną technologię produkcji z głęboką wiedzą inżynieryjną, aby zapewnić najlepsze transformatory na rynku. Niezależnie od tego, czy potrzebujesz jednostki o mocy 750 kVA dla kompleksu handlowego, czy jednostki o mocy 50 MVA dla regionalnej podstacji, nasza fabryka jest gotowa ją dostarczyć.



Przestań zgadywać i zacznij optymalizować.Po co ograniczać się do standardowych,-z-półek jednostek, skoro można otrzymać rozwiązanie-zaprojektowane na zamówienie?

[Kliknij tutaj, aby poprosić o wycenę techniczną]lub skontaktuj się z naszymi inżynierami sprzedaży już dziś, aby otrzymać bezpłatną konsultację i wycenę kolejnego projektuTransformator zanurzony w oleju lub wypełniony olejem.



Niech GNEE będzie Twoim zaufanym partnerem w zasilaniu przyszłości!
