S13 500kVA Trójfazowy-transformator rozdzielczy wypełniony olejem
Nov 12, 2025
Zostaw wiadomość
wprowadzenie transformatora zanurzonego w oleju S13 500kVA
Transformatory olejowe mogą być szeroko stosowane w-wieżowcach, centrach handlowych, metrze, lotniskach, stacjach, przedsiębiorstwach przemysłowych i górniczych, platformach wiertniczych i platformach wydobycia ropy. Nadają się szczególnie do miejsc o wysokich wymaganiach w zakresie ochrony przeciwpożarowej (takich jak obszary łatwopalne i wybuchowe) oraz do trudnych warunków. Dodatkowo można je wykorzystać do zasilania i oświetlenia obszarów mieszkalnych, ulic handlowych, przedsiębiorstw przemysłowych i górniczych, a także obszarów wiejskich.
Seria S13 to transformatory charakteryzujące się niską-stratą bez obciążenia, niskim{{2}prądem jałowym, niskim poziomem szumów i niezwykłym efektem-oszczędności energii, co poprawia jakość napięcia i niezawodność zasilacza. To sprzęt-oszczędny ekologicznie, który sprzyja ochronie środowiska. Promowane i wykorzystywane są najnowsze produkty w projekcie transformacji technologicznej.
Energooszczędne transformatory-serii S13 są wykonane z-wysokiej jakości blachy stalowej krzemowej o wysokiej-przepuszczalności. Strata bez obciążenia jest o 27% niższa niż w przypadku S11, który spełnia drugorzędny standard efektywności energetycznej i charakteryzuje się wysoką wydajnością kosztową.
cechy
◆ materiał rdzenia jest bezpośrednio dostarczany z autentycznymi produktami z gwarancją jakości: wysokiej jakości-stal krzemowa-Baowu walcowana na zimno, zorientowana-, strata jednostkowa mniejsza lub równa 0,9 w/kg; cewka jest wykonana z wysokiej jakości-miedzi-beztlenowej, o zawartości miedzi większej lub równej 99,95%
◆ zbiornik oleju z tektury falistej, spawanie automatyczne, zerowy współczynnik wycieków, farba do wypalania powierzchni, silne właściwości antykorozyjne-
◆ górne i dolne ustawienie korpusu urządzenia, brak podnoszenia rdzenia, brak konserwacji, bezpieczeństwo i niezawodność
Dane techniczne transformatora rozdzielczego trójfazowego wypełnionego olejem S13 500kVA
|
Napięcie pierwotne |
Napięcie wtórne |
Grupa wektorów |
Brak-utraty obciążenia |
Przy-utracie obciążenia |
|
6kV |
0,4 kV |
Dyn11 |
480W |
5410W/5150W |
| Częstotliwość | 50/60 Hz | Faza | Trzy |
| Napięcie wyjściowe | 110 V, 380 V, 220 V, 440 V, 10 kV, 11 kV | Napięcie wejściowe | 10 kV, 6 kV, 10,5 kV, 6,6 kV, 11 kV, 30 kV |
| Miejsce pochodzenia | Henan, Chiny | Numer cewki | Dwa uzwojenia |
| Numer modelu | S13 | Struktura cewki | Warstwowe uzwojenie |
| aplikacja | Moc | Pojemność znamionowa | 50-2500 kva |
| Typ | Transformator zanurzony w oleju | Kształt | OKRĄGŁY |
| Metoda chłodzenia | Chłodzenie oleju | Materiał do nawijania | miedź/aluminium |
| Tworzywo | miedź/aluminium | Standard | IEC60076 |
| Orzecznictwo | ISOCE |
Transformatory zanurzone w oleju-: zasada działania
Zasada działania transformatora-zanurzonego w oleju obejmuje następujące etapy:
1. Transformacja napięcia: Uzwojenie pierwotne wytwarza strumień magnetyczny poprzez napięcie wejściowe, które zamyka pętlę w żelaznym rdzeniu i indukuje odpowiednie napięcie w uzwojeniu wtórnym. Zmieniając współczynnik zwojów uzwojenia, można zwiększyć lub zmniejszyć napięcie.
2. Rozpraszanie ciepła: Proces transformacji napięcia powoduje powstanie nadwyżki ciepła. Olej w transformatorze pomaga chronić transformator przed przegrzaniem. Uzwojenia i rdzeń zanurzone są w oleju transformatorowym, który pełni rolę czynnika chłodzącego i izolatora. Konwekcja powoduje przepływ oleju przez uzwojenia, cewki i rdzeń, zapobiegając przegrzaniu transformatora. Olej jest dalej chłodzony zewnętrznie przy niższym napięciu oraz w chłodzonej powietrzem-chłodnicy przy wyższym napięciu.
Izolacja: Olej transformatorowy zapewnia również 3. izolację elektryczną, zapobiegając zwarciom i łukom elektrycznym.
Podsumowując, zasadę działania transformatora zanurzonego w oleju-można przypisać przekształceniu napięcia wejściowego źródła zasilania na wymagane napięcie wyjściowe poprzez indukcję elektromagnetyczną pomiędzy uzwojeniem pierwotnym i wtórnym pod osłoną chłodzenia i izolacji oleju izolacyjnego
profil firmy
GNEE TRANSFORMER ma duże moce produkcyjne i skuteczny zespół marketingowy.
Nasze produkty w zakresie transformatorów obejmują transformatory ultra-wysokiego napięcia 500 kV, 400 kV, 330 kV, 220 kV i 110 kV, różne transformatory suche-/transformatory zanurzone w oleju/transformatory ze stopów amorficznych o napięciu 35 kV i niższym, nowe transformatory energetyczne i prefabrykowane podstacje,
Seria eksportowa: transformator jedno-fazowy, transformator trój-fazowy, transformator cylindryczny, transformator izolacyjny, transformator sterujący, regulator napięcia i inne produkty oraz różne specyfikacje transformatorów specjalnych, takich jak transformatory uziemiające, cewki tłumiące łuk, transformatory Bitcoin, prefabrykowane kabiny, reaktory, transformatory do pieców elektrycznych, transformatory prostownicze, transformatory górnicze, transformatory morskie itp.
GNEE TRANSFORMER sukcesywnie przechodzi certyfikację systemu ISO9001, ISO14001, ISO45001, SA8000. Jednocześnie transformatory dystrybucyjne poziomu 10 kV i 35 kV oraz podstacje skrzynkowe uzyskały certyfikaty międzynarodowej- Komisji Elektrotechnicznej IEC, amerykańskie certyfikaty UL, niemieckie certyfikaty TUV, UE CE, holenderskie certyfikaty KEMA i certyfikaty GOST. Sprzedaż naszych produktów obejmuje rynek globalny, w tym 72 kraje i regiony, takie jak Stany Zjednoczone, Europa, Kanada, Meksyk itp.

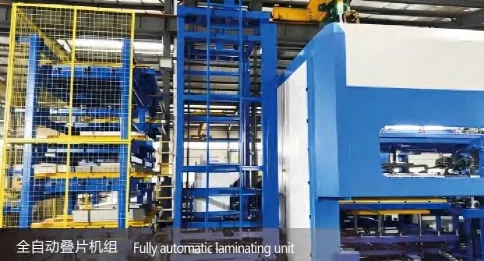

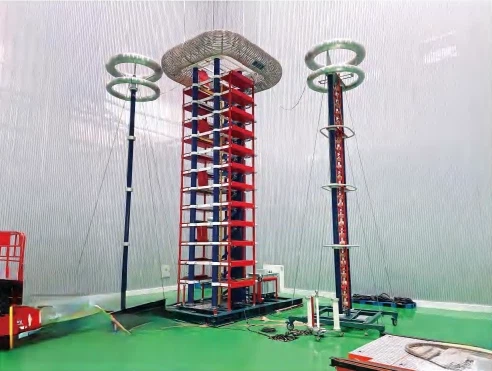

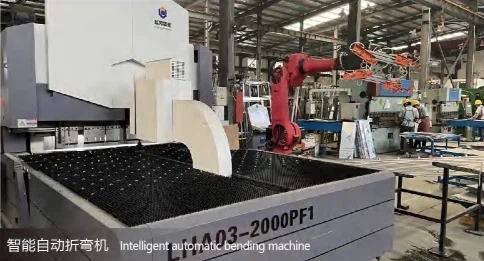

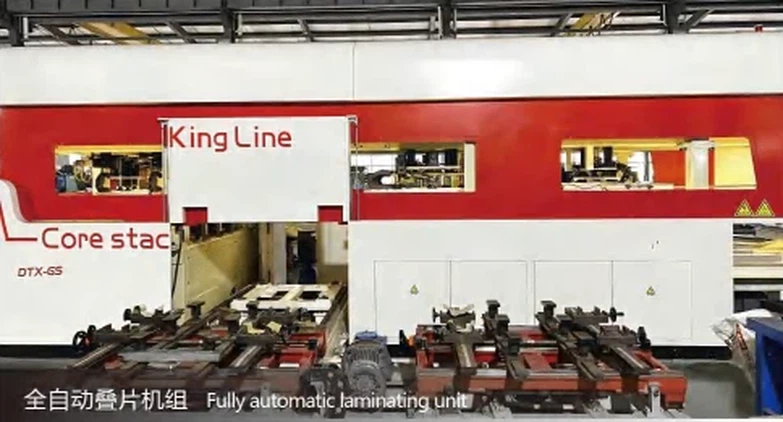

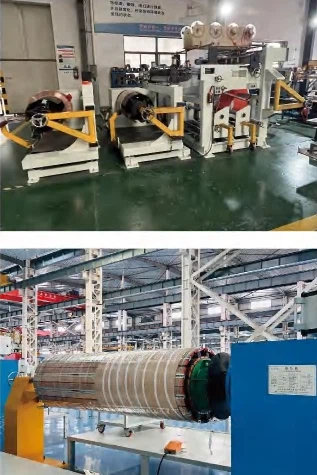

Wyświetlacz wyposażenia warsztatu transformatorowego
typy transformatorów firmy GNEE
Uzyskaj specyfikację zamówienia transformatora
Transformator GNEESpecyfikacja zamówienia
|
Wybierając produkty naszej firmy prosimy o podanie poniższych danych, aby lepiej Państwu służyć. |
||
|
Domagający się |
||
|
Żądający: |
Metody telefoniczne: |
Faks: |
|
Lider techniczny projektu: |
Metody telefoniczne: |
Skrzynka pocztowa: |
|
Wybór typu transformatora |
||
|
□Suchy transformator {□SC(B) Żywica epoksydowa □SC(B) Nie-hermetyzowana} □Amerykańskie pudełko (ZGS) {□Typ terminala(-Z-) □Typ sieci pierścieniowej({{2}H-)} □Wymiana skrzyni europejskiej (YBM){□ Wymiana na sucho □Wymiana oleju} |
□-Transformator zanurzony w oleju{□ Całkowicie uszczelniony (-M-) □Olej-poduszka łożyskowa} □Transformator ze stopu amorficznego{□Amorficzny suchy □ Amorficzny olejowy} □ Specjalny transformator{Prostownik, piec, kopalnia itp.} |
|
Wybór podstawowych danych transformatora
|
Kraj użytkowania: |
|
|
Numer fazy: |
□Trój-fazowy(S konwencjonalny) □ Jednofazowy □Inny() |
|
Częstotliwość: |
□50 Hz (konwencjonalne) □60 Hz □ Inne () |
|
Olej transformatorowy: |
□#25 (konwencjonalny) □#45 (minimalna temperatura poniżej -25 stopni) |
|
Pojemność znamionowa: |
□( )kVA Warunki użytkowania □Typ zewnętrzny □Typ wewnętrzny |
|
Wysokość: |
□Mniej niż 1000 m (konwencjonalnie) □1000-2000 m □3000 m以上 powyżej |
|
Napięcie znamionowe (wysokie napięcie) |
□6 kV □10 kV □20 kV □35 kV □66 kV □110 kV □220 kV □Inne() |
|
Napięcie znamionowe (niskie ciśnienie) |
□0,4 kV □0,66 kV □10 kV □10,5 kV □35 kV □其他 Inne( ) |
|
Połączona grupa |
□Dyn11(konwencjonalny) □Yyn0 □YNd11 □li0(Jedna-faza) □Inny() |
|
Impedancja(%): |
□4% □4,5% □5,5% □6% □6,5% □7,5% □8% □Inne( ) |
|
Tryb regulacji napięcia |
□Regulacja napięcia bez wzbudzenia (konwencjonalna) □Włączona-regulacja napięcia obciążenia (Z) |
|
Zakres regulacji napięcia |
□±2*2,5% □±5% □±3*2,5% □Inne() |
Wybór akcesoriów transformatorowych
|
□Wentylator □Kontrola temperatury{□ Wspólna □Z interfejsem komputera 485} □Sucha obudowa{□ Zwykła blacha stalowa □Stop aluminium » Stal nierdzewna} □Poziom ochrony w suchej obudowie(□IP20 (konwencjonalny) □IP( )} □Wymagania dotyczące wysokości suchej obudowy{□Brak □Wymagania[ ]} □ Tryb okablowania suchej osłony zmiennej {□ W górę-i-na zewnątrz □ W górę-i-w dół □W dół-w dół/w dół-na zewnątrz □w dół-w górę/w górę-na zewnątrz □w dół-w dół/w dół-na zewnątrz □w dół-w dół/ bok-na zewnątrz [□Lewy □ Prawy-na zewnątrz]} |
|
Notatka: 1. (Wymagania dotyczące suchej zmiany transformatora 100 kVA nie obejmują wentylatorów, takich jak wentylatory, które wymagają ładowania 2. (Wymiany oleju<630kVA transformer does not include temperature control, gas relay, if necessary, need to increase the fee) |
Inne specjalne wymagania (poniżej obowiązują dodatkowe opłaty)
|
Transformator suchy |
□Obudowa i płyta dolna{□Zwykła □Całkowicie uszczelniona} □Przełącznik podróżny □Los magnetyczny □Transformator o zerowej sekwencji □Pręt miedziany do szafy niskiego napięcia □Siatka ochronna □Oświetlenie □Wentylator o mocy 100 kVA lub mniej □Amortyzator |
|
Transformator-zanurzony w oleju |
□Olej nr 45 do stosowania w-obszarach o niskich temperaturach □Wyznaczona marka na-regulatorze napięcia obciążenia □400 kVA i poniżej fazy OABC niskiego napięcia z zaciskami przewodów □630 kVA lub mniej wymaga kontroli temperatury □800 kVA lub mniej. Faza 0 wyjścia niskiego napięcia wymaga zacisków okablowania □630 kVA i mniejsze muszą być wyposażone w przekaźnik gazowy |
